La formule chimique de la fluorite (ou fluorine) est CaF2, ce qui correspond à 1 atome de Calcium et 2 atomes de Fluor.


Cette association permet des variations dans les formes cristallines, tout en restant dans le système cubique. Ces variations sont fonction dela température à laquelle la cristallogénèse s'est effectuée.


Formes cristallines et température (d'après L.Van Bellingen et E.Guillou)

De manière générale, on constate que le nombre de faces augmente lorsque la température de cristallisation décroit : sans considérer l'octaèdre, on passe du cube (6faces) à l'hexoctaèdre (48 faces).

Propriétés cristallographiques

Système cristallin : CUBIQUE
Classe de symétrie : 4/m -3 2/m Holoédrie cubique
Groupe: Fm3m

Réseau de Bravais : faces centrées F
a : 5,46 Å
Z : nombre de formules chimiques par unité de cellule
: 4
Volume cellule unitaire: V= 162.77 ÅÞ (calculée)

(la littérature donne aussi:
Dimensions de la cellule: a = 5.463, Z = 4; V = 163.04 Den(Calc)= 3.18 )

Diffraction Rayon X : par intensité(I/Io): 1.931(1), 3.153(0.94), 1.647(0.35),
Données de Diffraction Rayon X, sur poudre de Fluorite
X-Ray Data: 3.16(90)
1.932(100)
1.647(30)
1.366(10)
1.253(10)
1.115(20)
1.051(10)
0.684(10)


Spectroscopie Raman : site Rruff Project

Formes cristallines :
- cube (6 faces carrées){001};
- octaèdre régulier (8 faces en triangles équilatéraux){111};
- dodécahèdres{011}
- rhombododécaèdre, ou dodécaèdre rhomboïdal (12 faces);
- trigonotrioctaèdre (24 faces : 3 faces sur chacune des faces de l'octaèdre dit pyramidé).
- hexoctahèdre
- tétrahexahèdres
Figures visibles dans le Goldschmidt (1913-1926)

Il existe aussi des combinaisons de ces formes:
- cube épointé (troncature des sommets du cube);
- cube souvent modifié. {001} d'habitude lisse et brillant, {111}
- cristaux déformés de temps en temps par développement inégal de facess, à partir {de 013}.
- petits cubes agrégés pour former un octaèdre ("pyamide Aztèque"),avec cristaux plus importants sur les coins d'un cristal...
- sphères (microcubes?)

La fluorine se trouve également en masses clivables parfois concrétionnées, grenues, terreuses,botryoidales ou compactes.



Rhombododecaèdre {110}
avec cube{100}
Octaèdre {111}
Tetrahexaèdre {210}
Pyramide-cube

Monarch Claim, Wickenburg, Maricopa County, Arizona  USA

www.fabreminerals.com spécimen -
Fabre Minerals photo.

Cuboocatèdre {100-111}
Hexaedre {100}
Tetrahexaedre {310}
Octaèdre {111}
Rhombododecaedre {110}
Le Franciman, St Jean-de-Jeannes, Tarn
Rhombododecaedre {110}
Scalenoèdre {731}
Hexaedre - Cube {100}
Berbès - Espagne
Forme cryptocristaline-globulaire (sphérique)
Mâcle type "Cumberland"
Ochsenauge

Dongjiang, Inner Mongolia

www.fabreminerals.com spécimen -
Fabre Minerals photo.

macle par rotation autour d'un axe ternaire, deux cubes interpénètrés ( sur {111})

Rogerley, Frosterley, Durham County
Angleterre

“ochsenhauge” (qui peut être traduit par "oeil de boeuf") est une cristallisation qui fait coïncider 4 cristaux octaèdriques, plus ou moins jointifs.


Tagebau Nord, Schönbrunn/Vogtland  Germany

www.fabreminerals.com spécimen -
Fabre Minerals photo.

Mâcle du spinel
Hexoctahèdre

Nagar, Hunza Valley, Northern Areas Pakistan (±2003)

www.fabreminerals.com spécimen -
Fabre Minerals photo.

Atlas Goldschmidt

Extrait de "Goldschmidt's Crystal Atlas"

Forme "Pyramide Aztèque"
Fonstante, 2007
Cristallisation de fluorine de la mine de Fontsante.
Architecture polysynthétique.





Quelques agencements...

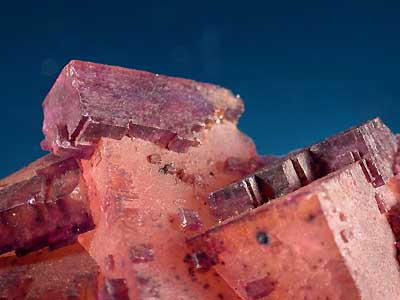

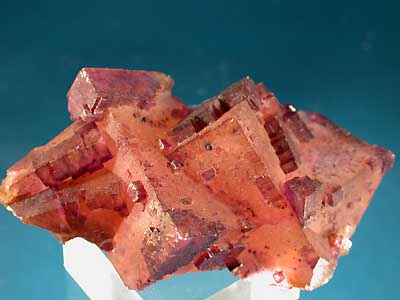

Les photos ci-dessous montrent la fluorine, qui cristallise toujours dans les mêmes systèmes cristallins que ci-dessu, mais dont les arêtes ne sont pas toutes égales. Cela donne des formes dites "en sucre", en "pyramide aztèque"...

forme de "sucre"
En "escaliers"
Stalactite
On distingue, dans cette stalactite, le canal central qui a permi au fluide salin de parvenir jusqu'à l'extremité, permettant ainsi la croissance linéaire.

Autres...

Momeik, Mogok, Mandalay  Myanmar

www.fabreminerals.com spécimen -
Fabre Minerals photo.

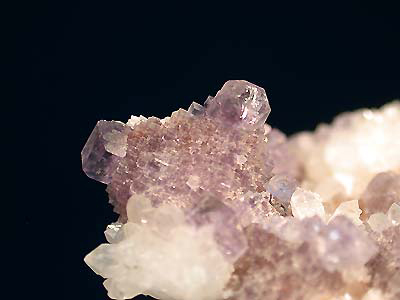

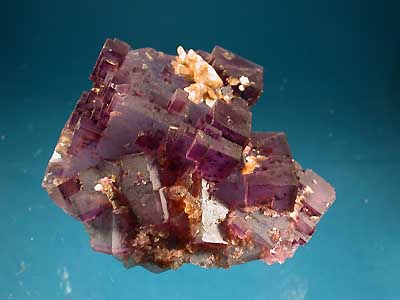

Surcristallisations de couleurs différentes.
USA - Coll. Suzanne Davril

The first inner phase is bright and deep violet, and the second phase, more whitish and less bright, in which there are the cube and the triangular faces of the octahedron, that allow the presence of the vertexes of the primitive octahedron similar to small pyramid on a plane.
Tounfit, Boumia Morocco (2006)

Specimen & photo Jordi Fabre
fabreminerals.com
